Производство и продажа стальных конструкций для линий электропередач

Опоры ВЛ 220 кв

Опоры для высоковольтных линий электропередач типа ВЛ 220 кВ предназначены для строительства трасс с соответствующим напряжением. Отдельные элементы конструкции защищены от природных и атмосферных воздействий дополнительными покрытиями, что увеличивает срок их эксплуатации.

Опоры этой серии делятся на две группы

  • Промежуточные.
  • Анкерно-угловые.

 В стандартную комплектацию включены все необходимые для монтажа крепежные детали, метизы.

Характеристики анкерно-угловых опор ВЛ 220кВ

Такие опоры рассчитаны на большие нагрузки. Они устанавливаются на наиболее ответственных участках трассы, при переходе различных препятствий, обусловленных сложным рельефом местности, на поворотах линий электропередач. Также допустим их монтаж, как промежуточного усиливающего звена между несколькими промежуточными опорами.

Характеристики промежуточных опор ВЛ 220кВ

Данные опоры являются наиболее распространенным типом. По статистическим данным они составляют около 90% от всех подобных изделий при строительстве линии электропередач. При расчете их конструкции основное внимание уделяется вертикальным и горизонтальным нагрузкам. Первые – это вес самого изделия, проводов и арматуры. Вторые – природные явления, ветер. Они устанавливаются на прямолинейных участках трассы.

Анкерно-угловые
 опоры 220 кВ
Номенклатура Вес, кг
Опора 1У220-4т+10 19 919,00
Опора 1У220-4т+15 24 062,00
Опора 1У220-4+5 16 551,00
Опора 1У220-4т+5 17 603,00
Опора 1У220-4+10 19 271,00
Опора У220-1 8 945,00
Опора У220-1+5 11 532,00
Опора У220-1+9 13 078,00
Опора У220-1+14 17 209,00
Опора У220-2 14 891,00
Опора У220-2+5 18 412,00
Опора У220-2+9 20 245,00
Опора У220-2+14 25 263,00
Опора У220-2т 15 493,00
Опора У220-2т+5 18 924,00
Опора У220-2т+9 20 801,00
Опора У220-2т+14 25 890,00
Опора У220-3 7 350,00
Опора У220-3+5 10 108,00
Опора У220-3+9 11 680,00
Опора У220-3+14 15 840,00
Промежуточные
 опоры 220 кВ
Номенклатура Вес, кг
Опора 2П220-2т-5,0 6 122,00
Опора 2П220-2т-11,5 5 012,00
Опора 2П220-2-5 5 969,00
Опора 2П220-2-11,5 4 861,00
Опора П220-3 4 881,00
Опора П220-3т 5 066,00
Опора П220-2+5 7 940,00
Опора П220-3+5 6 088,00
Опора П220-3т+5 6 274,00
Опора ПС220-1 3 252,00
Опора ПС220-2 5 717,00
Опора ПС220-3 4 214,00
Опора ПС220-5 5 793,00
Опора ПС220-5т 5 965,00
Опора ПС220-6 8 798,00
Опора ПС220-6т 8 880,00
Опора ПС220-6+1,8 10 158,00
Опора ПС220-7

4 413,00







































*вес изделий в таблицах указан с учетом метизов и цинкового покрытия

Покрытие металлоконструкций

На сегодняшний день, одними из самых востребованных в строительстве и промышленности изделий, являются изделия из металла. Но воздействие окружающей среды приводит к самопроизвольному разрушению металла. Дополнительные меры обработки металла - антикоррозийная защита - исключают негативные факторы воздействия. При помощи специальных средств, формируется слой, предотвращающий негативные процессы разрушения металлических поверхностей.

Способ защиты конструкций от коррозии зависит от нескольких факторов:

  • условий эксплуатации,
  • марки металла,
  • нагрузки,
  • температурного воздействия,
  • от контактов с агрессивными средами.

Различают пассивные и активные методы защиты металла от коррозии.

Пассивная защита - это когда на металлическую поверхность наносится какое-либо лакокрасочное покрытие препятствующее контакту металла с кислородом и влагой.

Активные методы защиты: горячее цинкование, электрохимическое (гальваническое) цинкование, термодиффузионное нанесение цинкового покрытия.

Срок поставки



Строительство имеет привязанность к сезонности, что влияет и на срок поставки нашей продукции. В период низкого сезона (ноябрь-март) продукция всегда есть в наличии на нашем складе. В период высокого строительного сезона (апрель-октябрь) актуальную информацию по наличию готовых изделий на складе и срокам производство уточняйте в отделе продаж.

Оплата

Наша компания предлагает гибкий условия оплаты продукции

  • предоплата 100%
  • предоплата от 30% ( чтобы запустить продукцию в производство или забронировать ее из наличия на складе) с последующей доплатой по факту отгрузки продукции
  • поэтапная оплата

Доставка

Мы возьмем все Ваши заботы по доставке на себя:

  • Оформим разрешение на перевозку
  • Закажем машину сопровождения
  • Согласуем маршрут
  • Договоримся с транспортной компанией
  • Проконтролируем доставку от пункта загрузки до пункта выгрузки
  • Возьмем на себя ответственность за сохранность груза в пути

Вместе с опорами ВЛ 220 кв так же заказывают

Если Ваш проект подразумевает строительство опор ВЛ 220 кв, Вам так же понадобятся

  • траверсы,
  • стойки ЖБИ
  • хомуты,
  • оголовники,
  • оттяжки.

Данные изделия мы так же можем произвести и поставить на Ваш объект, что сэкономит Ваши деньги и время!

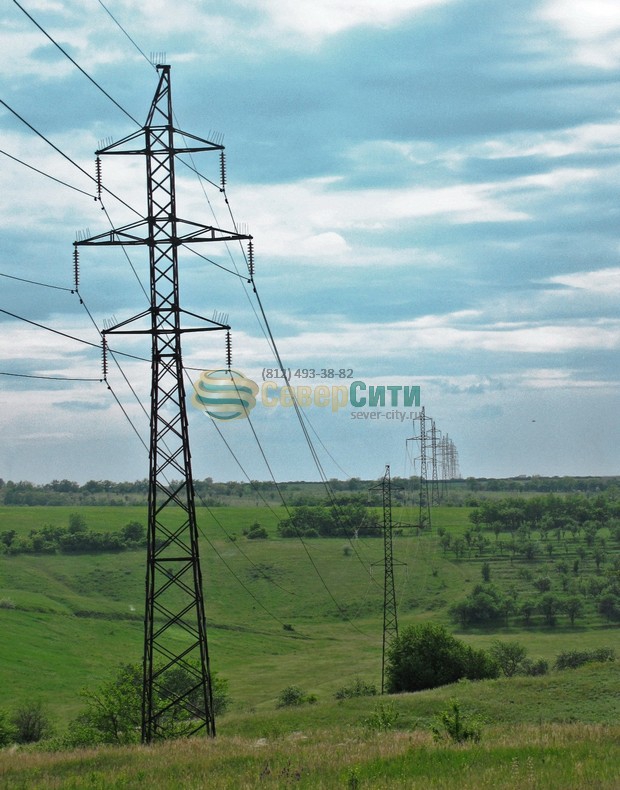

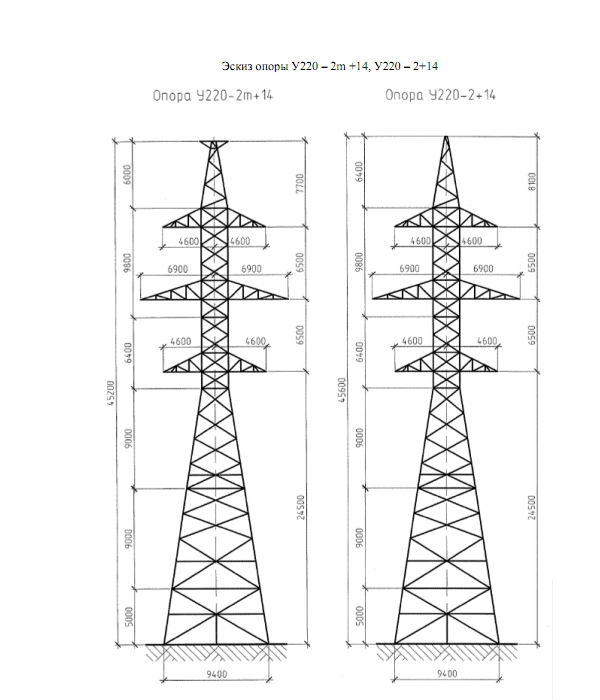

Опоры ВЛ 220 кв фото, чертеж
