Производство и продажа стальных конструкций для линий электропередач

Винтовые анкеры

В строительной отрасли использование винтовых свай и анкеров известно достаточно давно. Впервые винтовые анкеры стали применять при строительстве ЛЭП уже более 50-55 лет назад. Сегодня литые и сварные сваи и анкеры с винтовыми лопастями широко используются при строительстве жилых, общественных и производственных зданий (особенно на влагонасыщенных грунтах), а также различных линий электропередач и трубопроводов.

Винтовые анкеры
Марка ВАС30-4,0;
ВАС30-4,5
ВАС50-4,0;
ВАС50-4,5
ВАС70-4,5; ВАС70-5,0 ВАС85-4,0-1
ВАС85-4,5-1
ВАС85-4,0-2
ВАС85-4,5-2
Прочность анкера по материалу, кН 500 500 500 250 500
Диаметр лопасти Dл мм 300 500 700 850 850
Диаметр ступицы d мм 219 168
Масса, кг 40,8 43,8 63,5 101,8 103,3

Расшифровка обозначений на примере ВАС30-4,0

  • ВАС - винтовой анкер стальной
  • 30 - диаметр лопасти в мм,
  • 4,0 - обозначение длины 4,5 м
  • 4,5 - обозначение длины 5 м
  • 5,0 - обозначение длины 5,5 м

винтовые  анкерывинтовые анкера производствовинтовые анкеры купитьвинтовые анкеры грунтовые

Винтовой анкер грунтовый применение

Наиболее широкое применение такие металлоконструкции как винтовые анкеры нашли при устройстве оттяжек опор ЛЭП и закрепления трубопроводов. Такой способ считается наиболее эффективным и имеет целый ряд преимуществ перед другими вариантами закрепления растяжек и хомутов, а именно:

  • анкер легко, без особых осевых нагрузок, внедряется в любой тип грунта, кроме скального;
  • не нарушается структура грунта вокруг опоры, что способствует ее лучшей устойчивости;
  • меньшая трудоемкость и время монтажа, чем при устройстве скважины с использованием бетонированной закладки;
  • относительно низкая стоимость соединения.



Конструктивно винтовой анкер грунта состоит из следующих элементов:

  • ствола в виде тонкостенной трубы;
  • наконечника конической формы;
  • винтовой лопасти, начинающейся на конической части анкера;
  • рым упора для сопряжения с ключом завинчивающего механизма.

Винтовая лопасть заходит на наконечник, сужаясь в диаметре к его острию и захватывая расстояние равное 2/3 – 3/4 длины витка. В зависимости от длины ствола, лопасть может быть 1, 2 или 3-х витковой. Кроме того, анкер может иметь и дополнительные лопасти, равномерно размещенные по длине ствола.

Винтовые анкеры, предназначенные для использования в вечномерзлом грунте, имеют многовитковые лопасти небольшой ширины. Вкручиваются они в лидерные скважины, соотношение диаметра которых с диаметром винтовой лопасти принимается равным 0,6 – 0,8. При выполнении этого соотношения изделие вкручивается в грунт без усилий и пригружений, и обеспечивается надежное закрепление его в скважине. Изготавливаются анкеры из углеродистой стали, марка которой должна соответствовать коррозийной активности грунтов. Могут применяться и специальные антикоррозийные покрытия. Чаще всего материалом изготовления служит сталь марки ВСт3сп5 или ВСго3сп5. Наиболее востребованными являются винтовые анкеры с диаметром лопасти 30 см до 1 м.

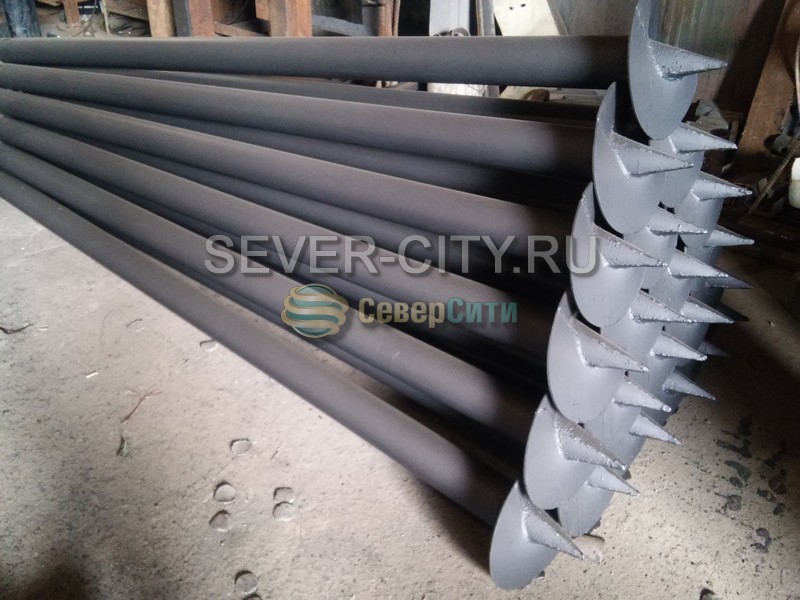

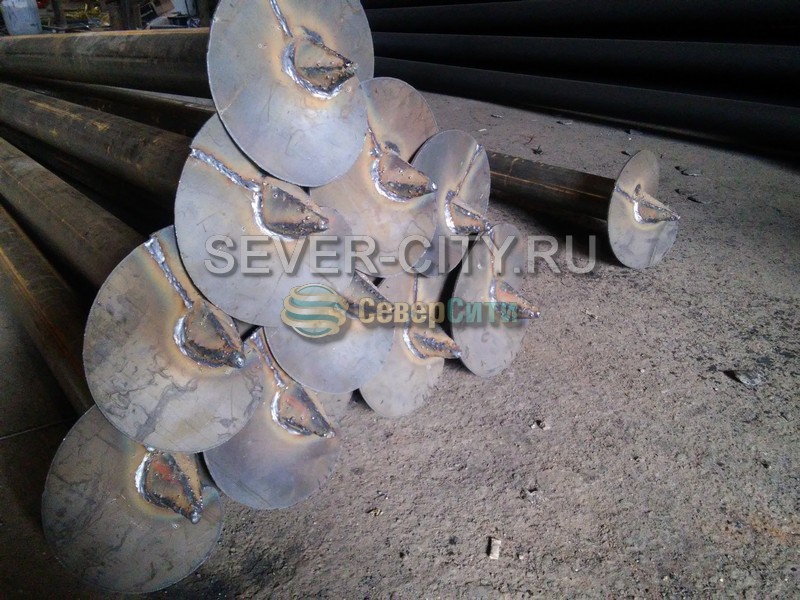

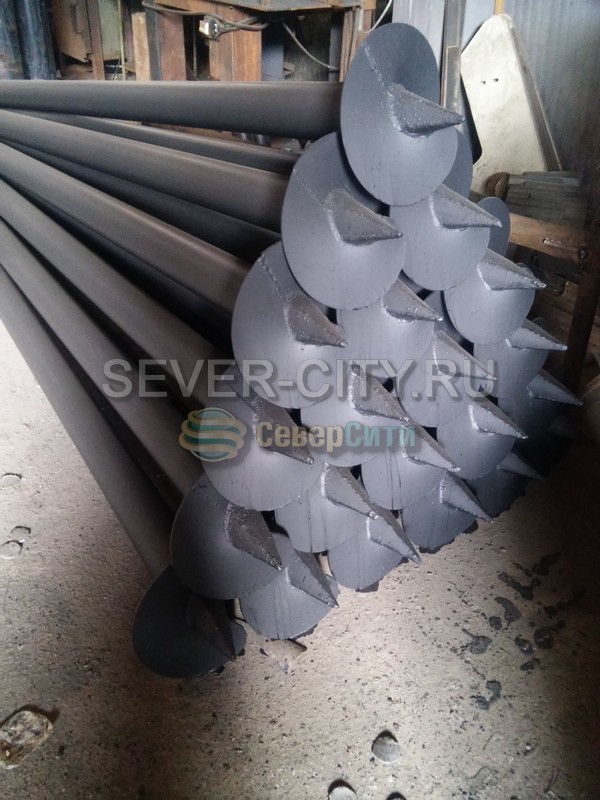

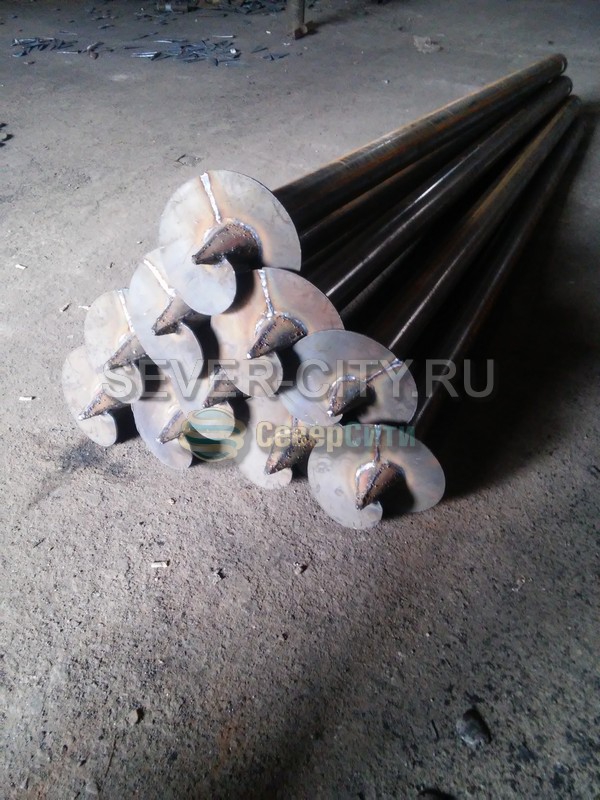

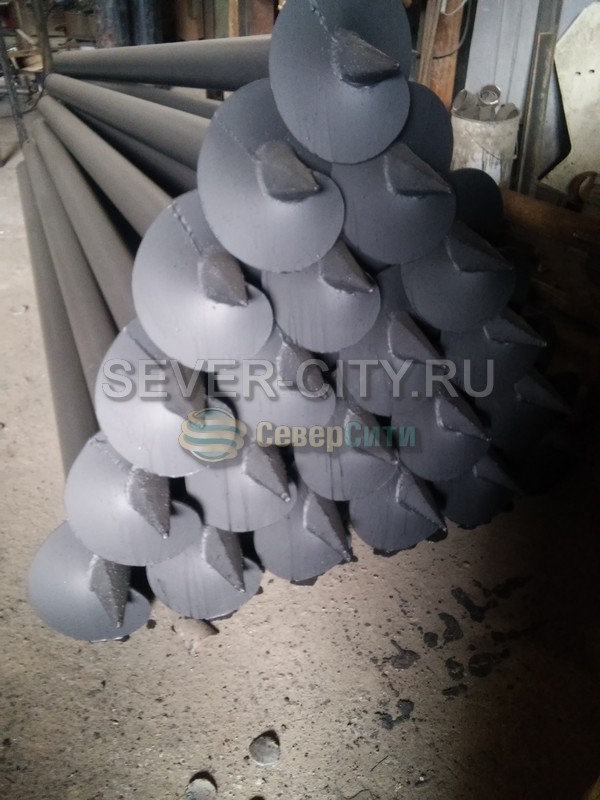

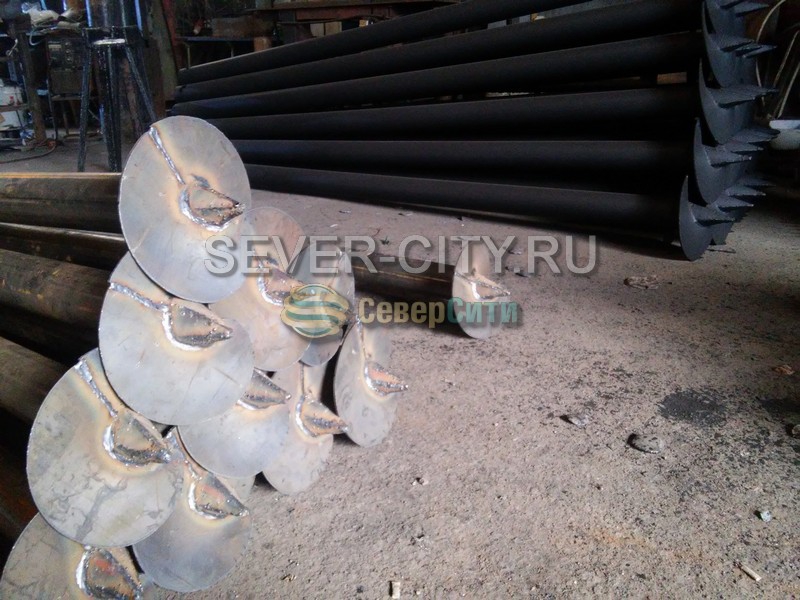

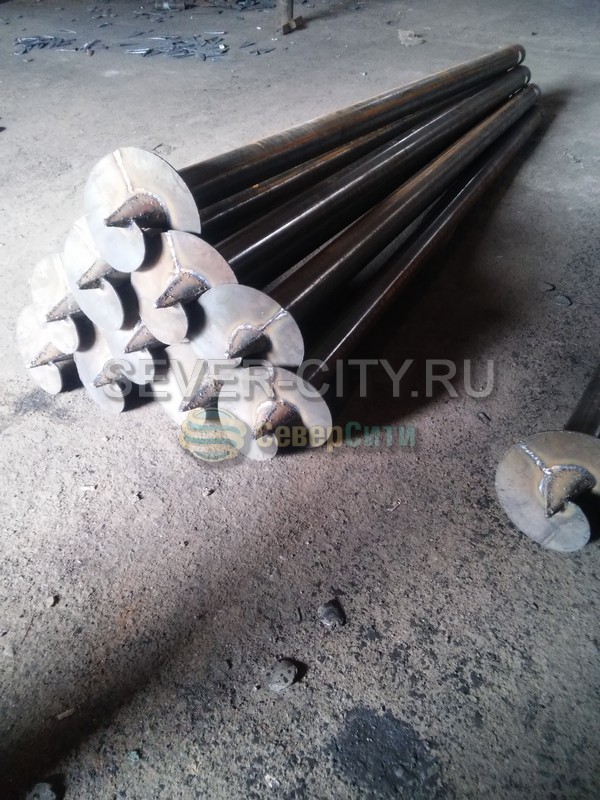

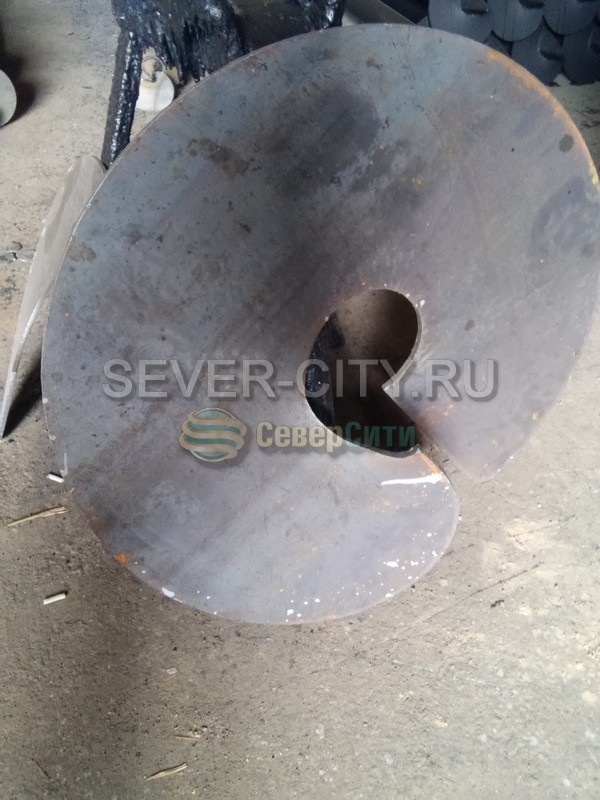

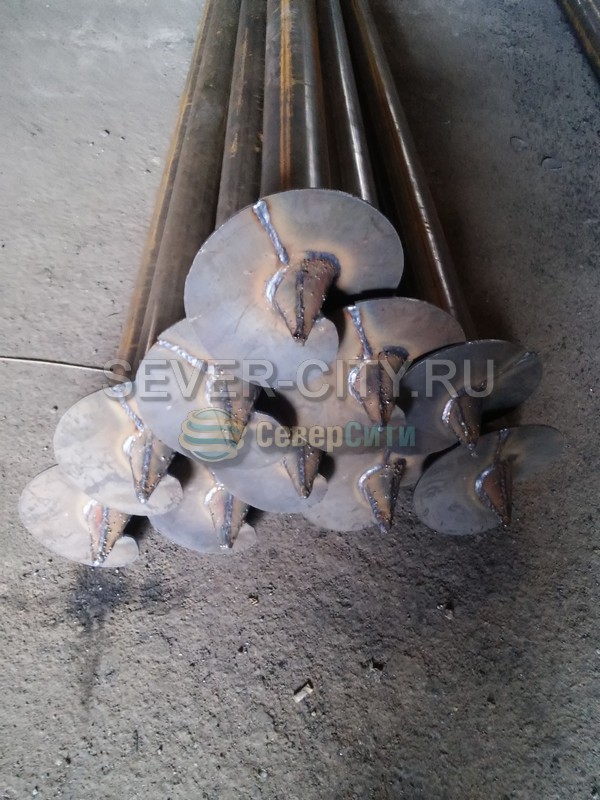

Анкер винтовой фото
