Опора ПС220-3

Сфера применения

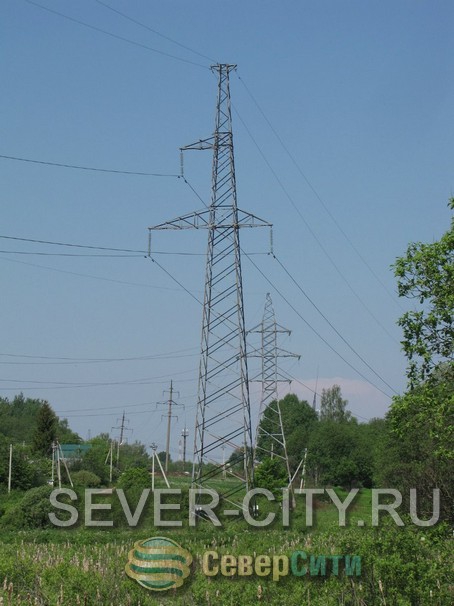

Опора ПС220-3 устанавливается на прямых участках трассы строительства ЛЭП. Район гололедности: I-IV. Ветровой район: до III включительно. Нагрузка от провода: АСО-400. На опоре предусмотрена подвеска одного грозозащитного троса С-70. Рабочие чертежи конструкции опоры П220-3 содержаться в проекте 3080тм.

Производство промежуточных опор осуществляется согласно типовым схемам в проекте, в качестве антикоррозийной защиты наш завод-изготовитель использует горячий цинк. По своей конструкции опора является пониженной. Промежуточные опоры широко распространены при строительстве ЛЭП так как конструкция проста при монтаже и ремонте. Примерно 90% от общего количества опор на линиях составляют опоры промежуточного типа.

• Маркировка опоры ПС220-3
• П-промежуточная
• С-нормальная опора
• Напряжение линии, для которой предназначена опора – 220кВ
• 3-одноцепная опора
• Пониженная: 5м.

Опора ПС220-3 чертеж
