Производство и продажа стальных конструкций для линий электропередач

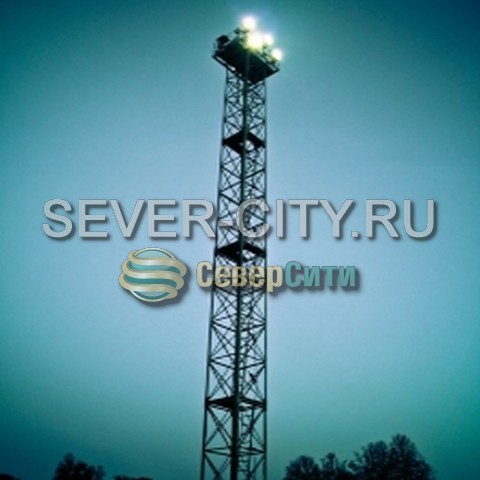

Мачты осветительные

Компания ГК СеверСити выпускает мачты освещения по типовым проектам:

Мачты по серии 3.501.2-123 Мачты МО серия 3.501.1-155


Мачты МО серия 3.501.1-155

Мачты с маркой МО используются для устройства освещения больших по площади территорий

  • ж/д станций;
  • зон размещения грузового и локомотивного хозяйства железных дорог;
  • открытых площадок на ж/д транспорте.

В соответствии с разработанными типовыми проектами конструкции таких мачт Серия рабочих чертежей 3.501.1-155 предусматривает три разновидности МО в зависимости от их высоты –осветительные конструкции высотой 23, 26 и 28 метров. В этой серии представлены мачты с железобетонными стойками, изготовленные методом центрифугирования.



Мачты осветительные МО
№ п/п Наименование Вес металла, кг Цена, руб
1 Мачта МО 23 1167 По запросу
2 Мачта осветительная МО26-ФГ 1222 По запросу
3 Мачта осветительная МО28-ФР.L 1515 По запросу




Маркировка мачт предусматривает следующие обозначения

  • первые две буквы МО – мачта осветительная;
  • следующая за ними серия из двух цифр через дефис обозначает высоту мачты в метрах;
  • завершающая группа буквенных символов через дефис обозначает способ установки мачт

По способу установки мачты маркируют

  • заделка основания стойки мачты в грунт с помощью верхних лежней обозначается символами ЛВ;
  • при заделке основания с помощью верхних и нижних лежней в маркировке ставятся буквы ЛВН;
  • ФГ обозначает, что установка мачты осуществляется на грибовидный фундамент;
  • ФР.L – использование фундамента-ростверка со сваями длиной L.

Отсутствие третьей группы символов говорит о том, что данная мачта является бесфундаментной.

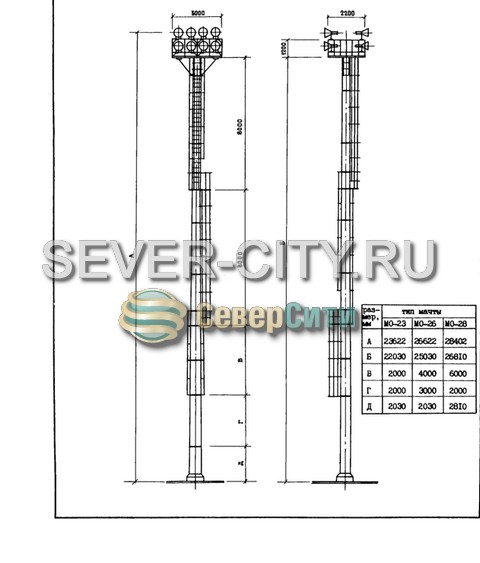

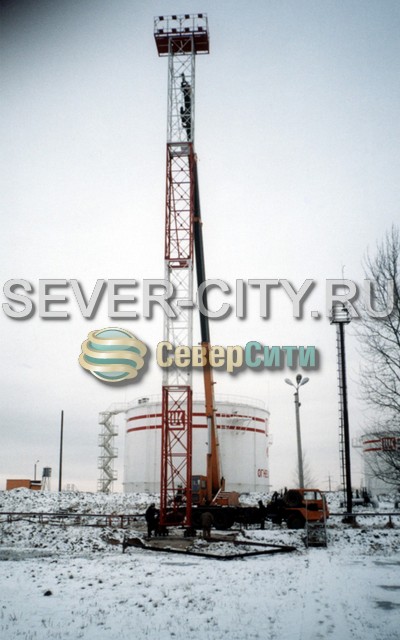

Мачты МО чертеж


Условия установки и эксплуатации

Представленные в данной серии МО с железобетонными стойками, изготовленными в заводских условиях центрифугированием, имеют достаточно широкую применяемость для самых непростых природных и почвенных условий. Их можно эксплуатировать при следующих параметрах, характеризующих окружающую среду и силу воздействия погодных факторов:

  • ветровой район с l по V;
  • расчетная температура – 40 градусов для мачт в нормальном исполнении, и ниже чем 40 градусов для мачт в северном исполнении для суровых климатических условий;
  • допустимая сейсмичность района до 9 баллов;
  • допустима установка в пучинистых, сложных  грунтах с глубиной промерзания в сезон до 2 метров, а также в грунтах вечной мерзлоты.

Осветительные мачты устанавливают со строгим соблюдением главного параметра на железных дорогах – габарита приближения строений, в том числе и в междупутьях. В случае такой установки мачты на криволинейном участке минимальный размер междупутей должен быть увеличен. При расстояниях от оси ж/д пути до МО меньше чем 3,1 м должен укладываться контррельс на длину не менее 10 метров от мачты в ту и другую стороны.


Прожектора и обвес

Конструкция каждой осветительной мачты типа МО предусматривает наличие следующих элементов обвеса:

  • металлической площадки для установки прожекторов;
  • оголовка для крепления прожекторной площадки;
  • трехмаршевой металлической лестницы, ведущей по стойке мачты к площадке с прожекторами;
  • лестничных маршевых площадок для соединения маршей;
  • ограждений лестницы и площадок.

Размеры прожекторной площадки для разных мачт одинаковы. Они могут различаться лишь вариантом исполнения конструкции. Таких вариантов два: ПП-1, если площадка расположена на 5 метров и дальше от сети контактных линий, или ПП-2, если контактный провод расположен ближе 5 метров.

На мачтах освещения могут размещаться прожектора по вариантам, изложенным в серии 3.501.1-155. Прожектора могут использоваться разных марок (ПКН и ПЗР, ЖО и ПГЦ-М, ПСМ и ПГП-М). Кроме них допустима установка таких приборов освещения как УОЖИ и ОУЖК с различными лампами галогенными и ксеноновыми, металло-галогенными и натриевыми, ртутными и лампами накаливания.

Материалы и марки применяемой стали

Для разных вариантов исполнения мачты МО (нормального и северного) Серия3.501.1-155 предусматривает свои марки сталей. При изготовлении мачты в нормальном исполнении применяют сталь:

  • ст. 3 псб (ГОСТ 380 71) для всех металлоконструкций;
  • вст.3кп2 – допускается для лестниц, ограждений и настила площадок.

Для мачт в северном исполнении:

  • 09Г2С ГОСТ 19281-73 для всех металлических узлов и конструкций;
  • 15ХСНД – допускается для перильных ограждений, настилов и столиков.

Перила и настилы площадок для северного варианта исполнения мачты могут изготавливаться и из той же стали, что при нормальном исполнении – вст.3кп2.

При создании железобетонной центрифугированной стойки самой мачты для бетона используют портландцемент марок М300 и М400, а также песок, щебень и различные добавки к бетонной смеси.


 Мачты по серии 3.501.2-123

Мачты осветительные высотой 21,28,35,45 м.
Наименование Вес, (зависит от ветрового района)
Мачта осветительная высотой 21м Н=21 м от 2.86 тн
Мачта осветительная высотой 28м Н=28 м от 3.5 тн
Мачта осветительная высотой 35м Н=35 м от 3.6 тн
Мачта осветительная высотой 45м Н=45 м от 7.05 тн

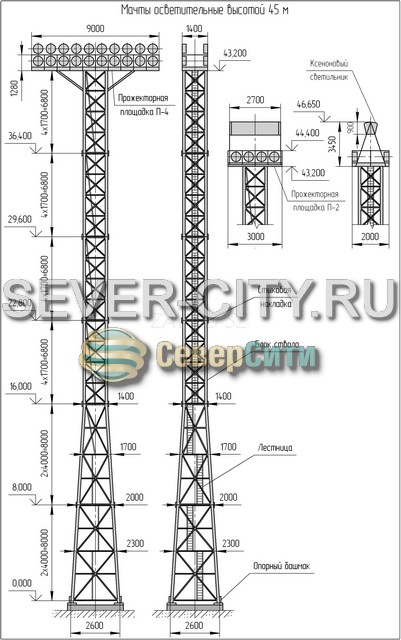

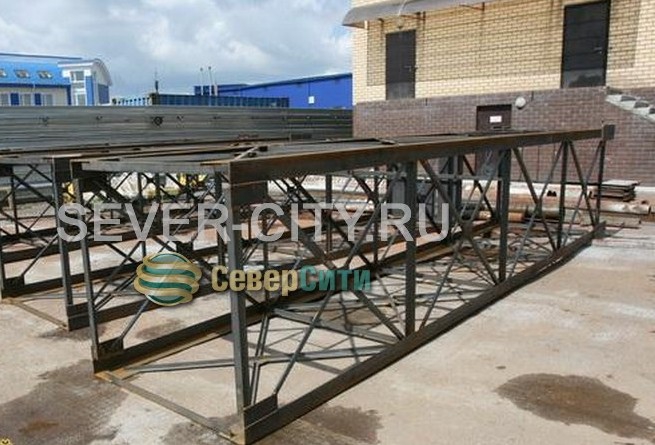

Мачта осветительная чертеж
