Опоры ЛЭП 330кВ

Наиболее распространенным способом транспортирования электроэнергии являются воздушные линии (ВЛ) электропередач. В отличие от кабельных линий, такой способ предполагает установку опор специальной конструкции для подвешивания на них проводов, по которым течет электрический ток. В зависимости от напряжения, ВЛ могут быть различных классов, от низшего до ультравысокого. ВЛ напряжением 330-750 кВ относятся к линиям сверхвысокого класса напряжений.

Анкерные опоры 330 кВ

Анкерные опоры имеют самую сложную конструкцию и предназначены они для жесткого закрепления и натяжения проводов в наиболее ответственных местах воздушной трассы, которыми являются:

  • концевые опоры воздушной линии;
  • точки ограничения прямого участка трассы;
  • места ответственных пересечений с другими воздушными линиями напряжением от 330 до 500 киловольт, с ж/д путями и автодорогами шириной более 15 метров.

Анкерные опоры, располагаемые на прямых отрезках воздушной трассы, в отличие от промежуточных опор, должны дополнительно выдерживать нагрузку при обрыве проводов или тросов в прилегающем пролете.

Характеристики анкерно-угловых опор



Типовой проект № 3080тм-т9
Наименование Вес опоры с цинком,кг Цена, руб
  У330-1 13659 Договорная
 У330-1+9 19790 Договорная
У330-1+14 25276 Договорная
У330-3 10912 Договорная
У330-3+9 17011 Договорная
 У330-3+14 22397 Договорная
 У330-2 23870 Договорная
 У330-2+9 32000 Договорная
У330-2+14 38910 Договорная
У330-2Т 24800 Договорная
У330-2Т+9 32940 Договорная
 У330-2Т+14 39840 Договорная
Типовой проект № 9253тм-т1
Наименование Вес опоры с цинком,кг Цена, руб
У330-1+5 17070 Договорная
У330-3+5 15427 Договорная
У330-2+5 28628 Договорная
У330-2Т+5  29558 Договорная











Типовой проект № 3081тм-т6
Наименование Вес опоры с цинком,кг Цена, руб
УС330-2 32210 Договорная
УС330-2Т 33070 Договорная









Типовая серия 3.407.2-145
Наименование Вес опоры с цинком,кг Цена, руб
У330-1+10 20566 Договорная
У330-1+15  24940 Договорная
У330-1Т+5  18026 Договорная
У330-1Т+10 21244 Договорная
У330-1Т+15  25616 Договорная





Типовая серия 3.407.2-166
Наименование Вес опоры с цинком,кг Цена, руб
У330-2+15 37642 Договорная
У330-2Т+10 32306 Договорная
У330-2Т+15  38332 Договорная
















Типовая серия 3.407.2-156
Наименование Вес опоры с цинком,кг Цена, руб
У330-3+10 18364 Договорная
У330-3+15  22838 Договорная












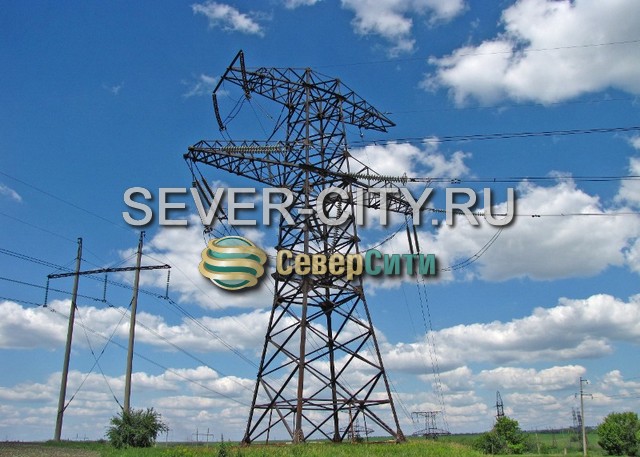

Анкерные опоры фото

Промежуточные опоры 330 кВ

Наиболее распространенными в ветке ВЛ являются промежуточные опоры. Они используются для крепления и поддержания проводов на нужном расстоянии друг от друга и от земли. Такие опоры должны рассчитываться на восприятие вертикальной нагрузки от веса конструкций, проводов, изоляторов и молниезащитных тросов, а также горизонтальных нагрузок от ветра.

Характеристики промежуточных опор

Типовой проект № 3080тм-т8
Наименование Вес опоры с цинком,кг Цена, руб
П330-2 10082 Договорная
П330-2+5 11730 Договорная
 П330-2Т 10361 Договорная
 П330-2Т+5 12010 Договорная
П330-3  5416 Договорная
П330-3+5  7515 Договорная
П330-3Т 5825 Договорная
П330-3Т+5  7925 Договорная
П330-5  4457 Договорная



Типовая серия 3.407.2-145
Наименование Вес опоры с цинком,кг Цена, руб
П330-1 5017 Договорная
П330-1-5,7 5585 Договорная
П330-1-11,5 3882 Договорная
2П330-1Т 7050 Договорная
2П330-1Т-5,7  6042 Договорная
1П330-1Т-5,8  4919 Договорная



















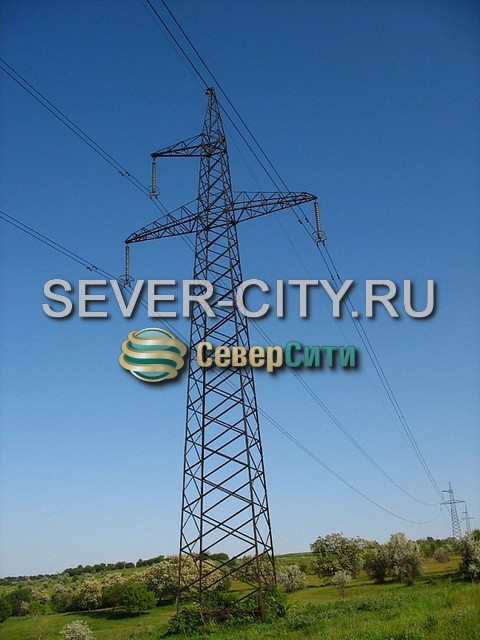

Промежуточные опоры фото

Переходные опоры 330 кв

Переходные опоры устанавливаются при пересечении ВЛ рек, протоков, проливов или других препятствий. Это обычно высокие опоры, которые должны обеспечивать необходимый габарит при пересечении водной преграды, требуемый для движения по ней судов, катеров и яхт.

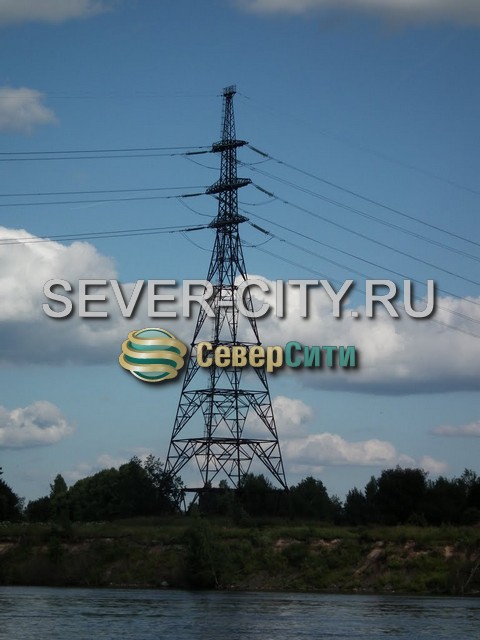

Переходные опоры фото

Конструкция металлических опор

По конструкции опоры ВЛ бывают с оттяжками из стальных канатов и без таких оттяжек. По количеству цепей воздушной трассы различают опоры:

  • с одной цепью;
  • с двумя цепями;
  • многоцепные.

Опоры ЛЭП изготавливаются по типовым проектам. Основными частями этих конструкций являются:

  • ствол с траверсами;
  • тросостойки;
  • фундамент;
  • оттяжки.

Назначение опоры – удерживать провода на заданном расстоянии от земли. К перекладинам, которые называются траверсами, крепятся изоляторы. С помощью специальной арматуры к ним прикрепляются провода. Тросостойки служат для закрепления тросового молниеотвода. Надежное крепление ствола опоры к земле обеспечивают фундаменты. Существует несколько их разновидностей, среди которых обычные грибовидные, поверхностные или свайные.

Марки стали для изготовления опор

Для изготовления опор используют стальной профиль из конструкционной низколегированной стали 09Г2С по ГОСТу 27772-88. Конструкции из этой стали отличаются высокой прочностью и морозостойкостью. Опоры из данной марки стали можно использовать в районах с температурой до –65 градусов. Конструкции опор выполняются сборными на болтовых соединениях либо с применением сварки. Они должны быть защищены от коррозии одним из следующих способов:

  • горячим оцинкованием;
  • цинконаполненным композитным покрытием;
  • грунтовкой.

Как правило, для производства опор применяется уголковый прокат, и к месту сборки конструкцию транспортируют в разобранном виде. Это упрощает транспортировку, но увеличивает трудозатраты на установку опор.

Доставка

Мы возьмем все Ваши заботы по доставке на себя:

  • Оформим разрешение на перевозку
  • Закажем машину сопровождения
  • Согласуем маршрут
  • Договоримся с транспортной компанией
  • Проконтролируем доставку от пункта загрузки до пункта выгрузки
  • Возьмем на себя ответственность за сохранность груза в пути

Вместе с опорами ВЛ 330 кв так же заказывают

Если Ваш проект подразумевает строительство опор ВЛ 330 кв, Вам так же понадобятся

  • траверсы,
  • стойки ЖБИ
  • хомуты,
  • оголовники,
  • оттяжки.

Данные изделия мы так же можем произвести и поставить на Ваш объект, что сэкономит Ваши деньги и время!

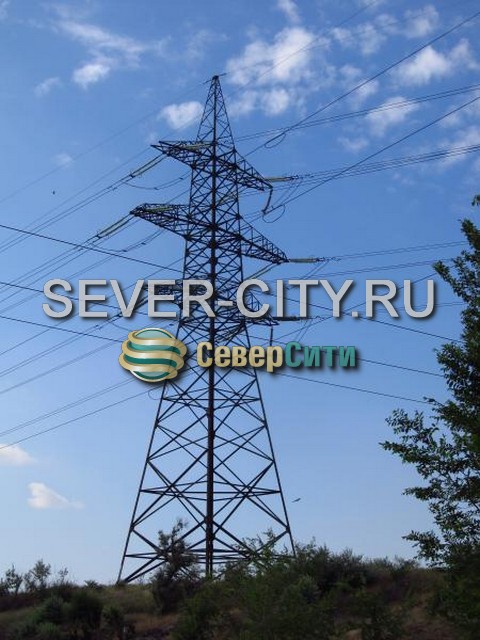

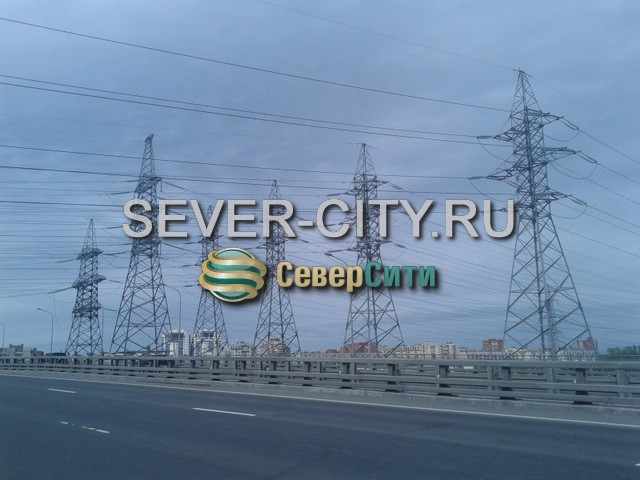

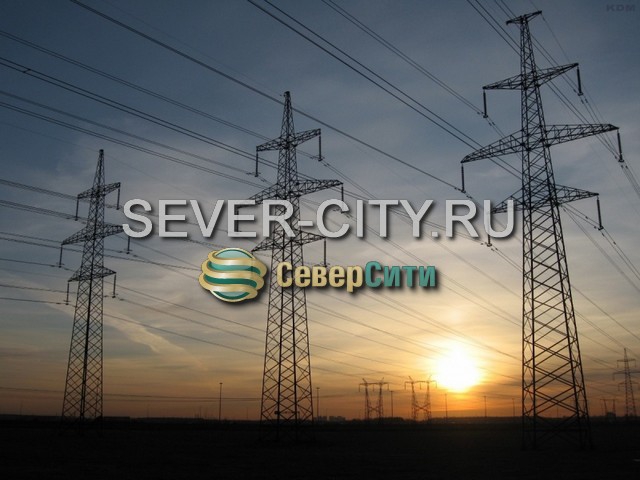

Опоры ЛЭП 330 кв фото
