Производство и продажа стальных конструкций для линий электропередач

Молниеотводы СМ отдельно стоящие

Конструкция, служащая для защиты расположенных на открытом пространстве объектов от поражения молнией, называется молниеотводом. Его применяют для сооружений и объектов систем электроснабжения или пожароопасных объектов, попадание в которые разряда молнии может привести к возникновению пожара или выходу из строя технологического оборудования. Молниеотводы применяют как для защиты зданий, так и расположенного под открытым небом распределительного оборудования трансформаторных подстанций напряжением до 750 кВт. Они бывают стержневые, сетчатые или тросовые.

Характеристики молниеотводов СМ

Наименование Высота, м Вес, кг Цена, руб
Молниеотвод СМ15 15 1217 Договорная
Молниеотвод СМ20 20 1709 Договорная
Молниеотвод СМ25 25 2317 Договорная
Молниеотвод СМ30 30 2837 Договорная
Молниеотвод СМ35 35 3565 Договорная
Молниеотвод СМ40 40 4633 Договорная
Молниеотвод СМ45 45 5633 Договорная
Молниеотвод СМ50 50 6359 Договорная
Молниеотвод СМ55 55 7489 Договорная
Молниеотвод СМ60 60 8253 Договорная
Молниеотвод СМ65 65 9897 Договорная
Молниеотвод СМ70 70 10965 Договорная
Молниеотвод СМ75 75 12667 Договорна



Покрытие металлоконструкций

На сегодняшний день, одними из самых востребованных в строительстве и промышленности изделий, являются изделия из металла. Но воздействие окружающей среды приводит к самопроизвольному разрушению металла. Дополнительные меры обработки металла - антикоррозийная защита - исключают негативные факторы воздействия. При помощи специальных средств, формируется слой, предотвращающий негативные процессы разрушения металлических поверхностей.

Способ защиты конструкций от коррозии зависит от нескольких факторов:

  • условий эксплуатации,
  • марки металла,
  • нагрузки,
  • температурного воздействия,
  • от контактов с агрессивными средами.

Различают пассивные и активные методы защиты металла от коррозии.

Пассивная защита - это когда на металлическую поверхность наносится какое-либо лакокрасочное покрытие препятствующее контакту металла с кислородом и влагой.

Активные методы защиты: горячее цинкование, электрохимическое (гальваническое) цинкование, термодиффузионное нанесение цинкового покрытия.



Срок поставки

Строительство имеет привязанность к сезонности, что влияет и на срок поставки нашей продукции. В период низкого сезона (ноябрь-март) продукция всегда есть в наличии на нашем складе. В период высокого строительного сезона (апрель-октябрь) актуальную информацию по наличию готовых изделий на складе и срокам производство уточняйте в отделы продаж.



Оплата

Наша компания предлагает гибкий условия оплаты продукции

  • предоплата 100%
  • предоплата от 30% ( чтобы запустить продукцию в производство или забронировать ее из наличия на складе) с последующей доплатой по факту отгрузки продукции
  • поэтапная оплата



Доставка

Мы не только производим качественную продукцию, но и поставляем ее по всей России автотранспортом!

Мы возьмем все Ваши заботы по доставке на себя:

  • Оформим разрешение на перевозку
  • Закажем машину сопровождения
  • Согласуем маршрут
  • Договоримся с транспортной компанией
  • Проконтролируем доставку от пункта загрузки до пункта выгрузки
  • Возьмем на себя ответственность за сохранность груза в пути



Вместе с молниеотводами СМ заказывают

Если Ваш проект подразумевает установку молниеотводов, Вам так же понадобятся

  • Стойки СЦП195-310; СЦП220-350; СК26-3-2-1 (выбор стойки зависит от маркировки мачты)
  • Ригеля Р3,0;
  • Ригеля РФ1,5

Молниеотводы СМ фото, чертеж

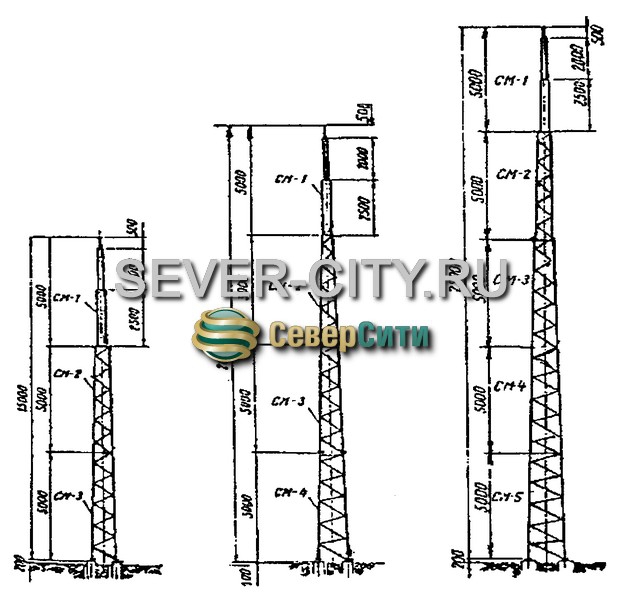

  • Молниеотводы СМ чертеж
  • Молниеотводы СМ

Особенности конструкции стержневых молниеотводов

По конструкции СМ представляет собой определенной высоты объемную ферму решетчатой структуры в форме пирамиды. Она собирается из отдельных металлических секций, скрепляемых между собой болтами 5-6 класса прочности, либо при помощи электросварки. Метод сборки определяется условиями транспортировки молниеотвода и удобством монтажа в месте установки конструкции. Функционально молниеотвод марки СМ состоит из таких частей:

  • молниеприемного элемента;
  • токоотвода;
  • заземлительного элемента.

В качестве токоотвода служит сама металлическая ферма или электрокабель большого сечения, а заземлителем - заглубленная в грунт металлическая плита. Для защиты токопроводящей конструкции от коррозии применяют:

  • краску с добавлением алюминиевой пудры;
  • термодиффузионное цинкование;
  • холодное цинкование.

Конструкция молниеотводов СМ регламентирована рабочей документацией на их изготовление – шифр А105. В соответствии с ней стержневые молниеотводы бывают различной высоты от 15 до 75 метров с шагом 5 м. В конструкциях высотой более 40 м, а также там, где предусмотрена установка светоотражающего оборудования, для удобства его обслуживания устраиваются лестницы и площадки с ограждениями. Кроме того, на них может устанавливаться прожектор весом не более 100 кг.



Установка молниеотводов СМ

Стержневые молниеотводы можно устанавливать как на самих защищаемых объектах, так и в непосредственной близости от них на специально подготовленный фундамент. Стержневой молниеотвод должен располагаться так, чтобы конечная точка молниеприемника располагалась как можно выше самого объекта, который при этом должен попадать в радиус действия молниеотвода. Этот радиус в 1,732 раза больше высоты его конструкции.

Устанавливают молниеотвод СМ на заложенные в бетонный фундамент анкерные болты с помощью подъемно-транспортного оборудования. В случае покрытия защитой большой площади и невозможности применения сетчатых молниеотводов могут применяться несколько мачт стержневого типа СМ, с таким расчетом, чтобы радиусы их действия перекрывали необходимую площадь защиты.

Установка стержневых молниеотводов марки СМ возможна при следующих природно-климатических условиях местности:

  • ветровая нагрузка до lV района включительно по СНиПу 2.01.07-87 – скорость ветра не выше 55 кгс/кв. м;
  • предельная температура до – 40 градусов и ниже в зависимости от марки применяемой стали;
  • сейсмичность не выше 6 баллов;
  • грунты непучистые.



Материалы, применяемые для молниеотводов СМ

Для изготовления стержневых молниеотводов применяют прокат различного профиля из:

  • углеродистой стали марок С235, С245 или С255 для районов с зимней температурой более – 40 градусов:
  • легированной стали 09Г2С (марка С345) для климатического пояса с расчетной температурой самого холодного месяца ниже – 40 градусов.

Для изготовления молниеприемников стержневых молниеотводов могут применяться следующие виды прокатного профиля из вышеуказанных марок стали:

  • прут диаметром от 12 до16 мм;
  • уголок 35х35 или 50х50 мм;
  • труба диаметром 25 мм.

Длина молниеприемника может достигать величины 200 – 1500 мм.

Для скрепления секций молниеотвода используются болты, которые должны соответствовать ГОСТу 7798-70.



Заземление молниеотводов СМ

В качестве заземлителя стержневых молниеотводов могут быть использованы как закладные элементы железобетонного фундамента, так и отдельно зарытая в грунт металлическая плита. В любом случае для этого должен быть произведен соответствующий расчет и замеры удельного сопротивления почвы в том месте, где будет установлена молниеотводящая конструкция стержневого типа. На основе замеров и расчетов определяют:

  • количество заземляющих элементов;
  • параметры их поперечного сечения;
  • глубину заложения заземления в грунт.

Заземлитель особенно нуждается в защите от коррозии, так как он располагается в почве и подвержен не только воздействию влаги, но и входящих в почву элементов. Для защиты его от коррозии применяют оцинкованное покрытие или медь. Покрывать заземлители битумом категорически запрещено.
